Клапан DB10-G2-50-315(Італія)

Клапан запобіжний DB10-G2-50-315 от Oleodinamica Mozioni

Запобіжний клапан DB10-G2-50-315 від Oleodinamica Mozioni  – це пілотний клапан тиску, що використовується для граничного тиску через соленоїд. Запобігає пориву та протіканню робочої рідини в гідросистемі. Запобіжний клапан складається з головного клапана із головним золотниковим клапаном та клапана керування пілотування з елементами регулювання тиску.

Продукція італійського виробника Mozioni має високий рівень надійності та широкий спектр товарів таких як: різні типи клапанів, гідрозамки, дроселі, регулятори витрат, електромагнітні та ручні гідророзподільники, плита та ін.

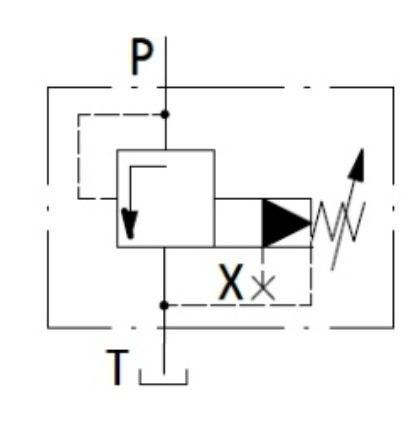

(Позначення на гідравлічній схемі)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ DB10-G2-50-315 ДЛЯ ГІДРАВЛІЧНОЇ СИСТЕМИ

Клапан DB10-G2-50-315 корпус виготовлений із ливо фосфатування. Максимальна пропускна здатність– 200 л/хв. Максимальний тиск – 315 Бар. ДУ-10.

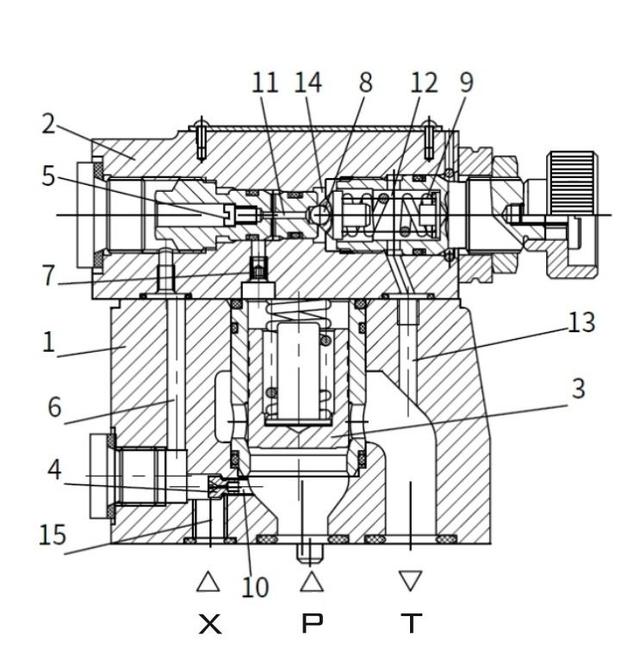

ПРИНЦИП ДІЇ КЛАПАНА В ГІДРОСИСТЕМІ

Тиск із каналу Р діє на головну котушку(3), далі тиск подається через лінію керування (16) та (17) з отвором (4) і (5) на пружинну сторону основної котушки(3) та на кулю(8) у клапані з пілотним управлінням(2). Якщо тиск у каналі Р перевищує встановлене значення на пружині(9), щодо внутрішнього керування, сигнал подається робочою рідиною на (10) та (6) через канал Р. Робоча рідина тече навантажена з боку головної коробки(3) через лінію керування до отворів зливу(11) та (8), а потім в пружинну камеру (12). У внутрішньому зливі типу DB...50...Y масло течечерез лініюкерування (14) до резервуару через отвір (4) і (5). Падіння тиску визначається на головному золотнику (3) і з’єднання від порту Р до порту Т відкриється, що дозволяє підтримувати стабільним налаштування робочого тиску.

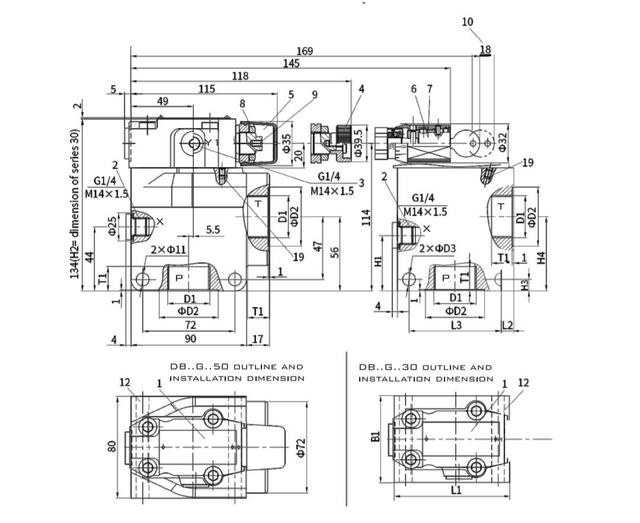

ПРИЄДНУВАЛЬНІ РОЗМІРИ КЛАПАНА ЗАПОБІЖНОГО DB10-G2-50-315

Запобіжний клапан DB10-G2-50-315 має наступні приєднувальні розміри:

• Висота корпуса –  134 мм.
• Довжина корпуса – 169 мм.
• Гвинти кріплення клапана: М22х1.5 з внутрішнім шестигранником.

ДЕ КУПИТИ DB10-G2-50-315 НА ТЕРИТОРІЇ УКРАЇНИ?

Купити запобіжний клапан DB10-G2-50-315 від Oleodinamica Mozioni ДУ-10 з гарантією якості 12 місяців, високою якістю товару та швидкою доставкою або самовивозом, рекомендуємо в українській компанії «ГІДРО-ГІД».

Щоб оформити замовлення натискайте «Кнопку зв’язку», щоб ми самостійно з Вам надали зворотній зв’язок, або телефонуйте нам за номером, який наведено на нашому сайті.
