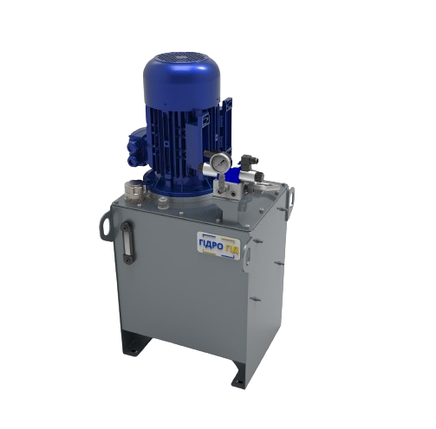

Маслостанція з електромагнітним розподільником 100 л, 100 бар і 30 л/хв (1-5 секцій)
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Гідравлічна станція (маслостанція) з електричним гідророзподільником
Маслостанція з гідророзподільниками електричного керування – це один з основних найпоширеніших типів гідростанцій, який дає змогу в компактному виконанні реалізувати як просту гідравлічну систему так і більш складну, з додатковими гідравлічними елементами. Завдяки електричному керуванню досягається висока швидкодія роботи, можливість розташування лінії керування на відстані в зручному місці, велика варіативність відтворення робочого циклу роботи гідросистеми. Використання конфігурації з електричними гідророзподільниками отримало розповсюдження в багатьох областях промисловості, верстатобудівництві, у мобільній гідрофікованій автотехніці та ін.
(приклади готових маслостанцій)
Комплектація гідравлічної маслостанції
Маслостанція з електричними гідророзподільниками від компанії «Гідро-гід» комплектується гідробаком на 100 літрів.
Насосний агрегат складається з електродвигуна та гідравлічного шестеренного насосу від перевіреного виробника «Mozioni» або «Vivoil» необхідного робочого об’єму.
Фільтрація в гідросистемі забезпечується всмоктувальним та зливним фільтром, який обладнаний індикатором забруднення. Це дає змогу забезпечити надійну безперебійну роботу гідравлічного обладнання.
У базовій модифікацій гідроблок комплектується монтажною плитою ДУ6 на 1 секцію, але за необхідністю встановлюється від 1 до 5-секцій з запобіжним клапаном, манометром, гідророзподільником з електрокеруванням (від 24В постійного струму до 220В змінного струму) та можливістю додавання додаткових модульних апаратів (гідрозамок, дросель та ін.).
У стандартну комплектацію входить також вказівник рівня масла, заливна горловина з повітряним фільтром-сапуном та зливний кран для масла, вмонтований у гідробак.
Додатково маслостанція може комплектуватись повітряним теплообмінником та електричним блоком керування для гідророзподільників.
Насос | шестеренний від «Mozioni» або «Vivoil» |
Гідророзподільник | з електрокеруванням (від 24В постійного струму до 220В змінного струму) від «Mozioni» |
Фільтри | всмоктувальний та зливний від "MPFiltri" з індикатором забруднення |
Монтажна плита | ДУ6 від 1 до 5 секцій із запобіжним клапаном та манометром |
Додаткові компоненти (стандартні) | вказівник рівня масла, заливна горловина з повітряним фільтром-сапуном та зливний кран для масла |
Додаткові компоненти (за потреби) | гідрозамок, дросель, повітряний теплообмінник та електричний блок керування гідророзподільників |
Технічні характеристики маслостанції з баком 100 літрів
Тиск | 100 Бар |
Подача масла | 30 л/хв |
Принцип роботи гідростанції
При запуску електродвигуна потік масла через всмоктувальний фільтр потрапляє до шестеренного насоса, від якого через напірну лінію «Р» потрапляє до гідравлічного блоку з плитою та гідророзподільником з електрокеруванням. У залежності від схеми гідророзподільника в нейтральній позиції лінія «Р» або розвантажена на злив або знаходиться під тиском, яким налаштовується регулювальним гвинтом на гідравлічній плиті. Налаштування максимального тиску в гідросистемі відбувається за допомогою манометра, змонтованого на гідроблоку. При підведенні електричного сигналу на гідророзподільник масло від напірної лінії «Р» перенаправляється до вихідних ліній «А» та «В» гідравлічних робочих органів (гідроциліндрів, гідромоторів та ін.). Фільтр у зливній лінії дає змогу очищувати гідросистему від забруднень.
(гідравлічна схема)
Приєднувальні розміри маслостанції з об'ємом баку 100 л
Маслостанція з розподільником має висоту (НМ) - 1110 мм. Висота корпусу з баком (Н) - 640 мм. Ширина станції - 540 мм. Довжина складає 504 мм.
Де купити маслостанцію з електричним гідророзподільником в Україні?
Проектування та виробництво маслостанцій від компанії «Гідро-гід» дозволяє нашим клієнтам отримати продукт максимально високого рівня за параметром ціна-якість. Сприяє цьому чіткий налагоджений процес на кожному етапі, сертифікований за системою ISO, у якому задіяні більше 40 професіональних інженерів та монтажників гідрообладнання. Більш як 20-річний досвід накопичений компанією «Гідро-гід» дозволяє нам займати лідируючі позиції як в Україні так і у країнах Європи.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Номінальний робочий тиск | 15 МПа |
Номінальна подача | 20 л/хв |
Ємність масляного бака | 100 л |
Потужність | 5.5 кВт |
Виробник | Vivoil |
- Ціна: від 51 981 ₴
