Маслостанція з ручним розподільником 30 л, 4 кВт, 180 бар і 12 л/хв (1-5 секцій)

Гідравлічна станція (маслостанція) з ручним гідророзподільником

Маслостанція з гідророзподільником ручного керування призначена для гідросистем, де необхідно або являється більш зручним керування одним або декількома робочими гідравлічними органами за допомогою рукояток, без використання електричного сигналу. Такий варіант комплектування гідростанціії має переваги у виконанні (немає потреби в монтуванні більш складної електричної системи), але обмежений в розташуванні лінії керування роботою гідросистеми (додатково гідророзподільники з ручним керуванням можуть комплектуватися виносними джойстиками та рукоятками на тросі).

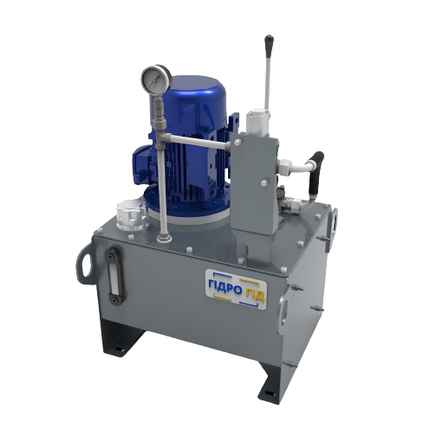

(приклад готової маслостанції)

Комплектація гідравлічної маслостанції

Гідростанція може комплектується гідробаком 30 літрів.

Насосний агрегат складається з електродвигуна потужністю 4 кВт та шестеренного занурювального насоса Mozioni, Vivoil або інших виробників.

Для забезпечення надійної роботи, система фільтрації складається з всмоктувального занурювального фільтра, фільтра в зливній лінії з вказівником(індикатором) забруднення та повітряного фільтра-сапуна, який знаходиться в корпусі заливної горловини.

У базовій модифікацій гідроблок комплектується розподільником на 1 секцію, але за необхідністю встановлюється від 1 до 5-секцій. Ручний гідророзподільник Р40(Z50) зі вмонтованим запобіжним клапаном.

У стандартну комплектацію також включається вказівник рівня масла, зливний кран з баку, манометр на необхідний діапазон тиску.

Додатково маслостанція може комплектуватись  повітряним теплообмінником, якщо є така необхідність.

Технічні характеристики маслостанції з баком 30 літрів

Принцип роботи гідростанції

При запуску електродвигуна маслостанції  масло через всмоктувальний фільтр надходить до насосу, далі робоча рідина потрапляє до гідророзподільника, який у нейтральному положенні перенаправляє потік масла в бак через зливний фільтр. Індікатор на зливному фільтрі дозволяє вчасно виявити забруднення фільтру та/або робочої рідини. При переміщенні рукоятки гідророзподільника потік масла рухається з лінії насоса (P) до вихідних ліній (А та В) гідравлічних робочих органів. При цьому на манометрі гідростанції відображається тиск, який створюються на виконавчому гідроапараті (гідроциліндрі, гідромоторі або ін.).

Стандартне налаштування максимального тиску на гідророзподільнику Р40(Z50) приблизно 230 бар. Для індивідуального налаштування запобіжний клапан (клапан тиску) перед ввімкненням електродвигуна маслостанції викручується на максимально можливий рівень, та при роботі налаштовується в залежності від необхідного зусилля на вихідному органі.

(гідравлічна схема)

Приєднувальні розміри маслостанції з об'ємом баку 30 л

Маслостанція з ручним розподільником має висоту (НМ) - 850 мм. Висота корпусу з баком (Н) - 370 мм. Ширина станції - 540 мм. Довжина складає 504 мм.

Де купити маслостанцію з ручним гідророзподільником в Україні?

Проектування та виробництво маслостанцій у компанії «Гідро-гід» - це чіткий налагоджений процес, сертифікований за системою ISO, у якому задіяно більше 40 професіоналів, для найкращої реалізації Вашого технічного завдання. При проектуванні гідростанцій наші інженери використовують досвід, накопичений за понад 20 років сумлінної роботи. Це дозволяє компанії «Гідро-гід» займати лідируючі позиції не лише в Україні, а й у країнах Європи.

Професійно надати консультацію по даній маслостанції, її гідроапаратурі та підібрати додаткові до неї комплектуючі (маслоохолоджувач, кран манометра та ін.) допоможуть інженери компанії «Гідро-гід».
