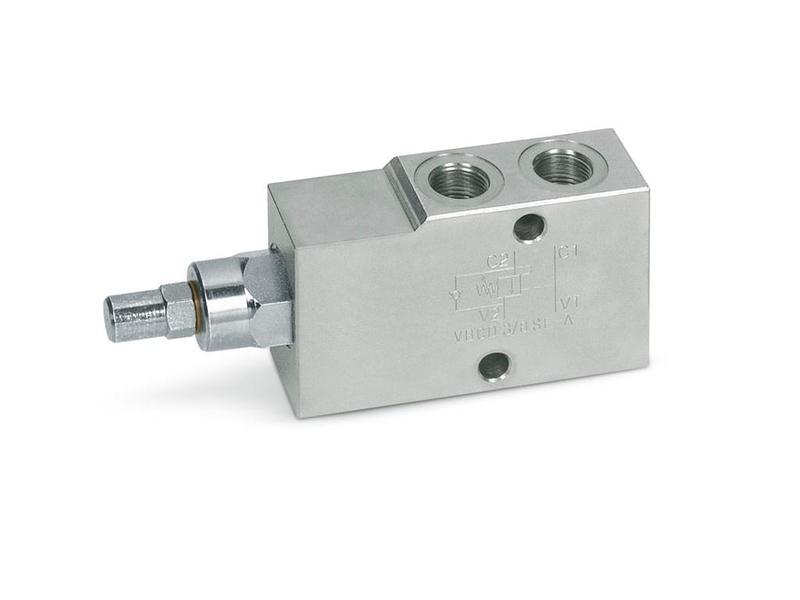

Overcenter - гальмівний (підпірний) клапан (40 л/хв, VBCD 3/8" SE/А ), фото 2
Overcenter - гальмівний (підпірний) клапан (40 л/хв, VBCD 3/8" SE/А ), фото 2

Overcenter - гальмівний (підпірний) клапан (40 л/хв, VBCD 3/8" SE/А )

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Специфікація
Інформація для замовлення

ГАЛЬМІВНИЙ КЛАПАН VBCD 3/8" SE/А НА 350 БАР

Гальмівний клапан VBCD 3/8" SE/А від італійської компанії Oleodinamica Marchesini, використовується для керування рухом та фіксацією приводу в одному напрямку, завдяки контрольованому спуску вантажу. Клапан не допускає кавітацій гідроприводу. Для того щоб односторонній гальмівний клапан типу "А" повноцінно функціонував, необхідно забезпечити тиск номіналом мінімум в 1,3 рази вище тиску потоку.

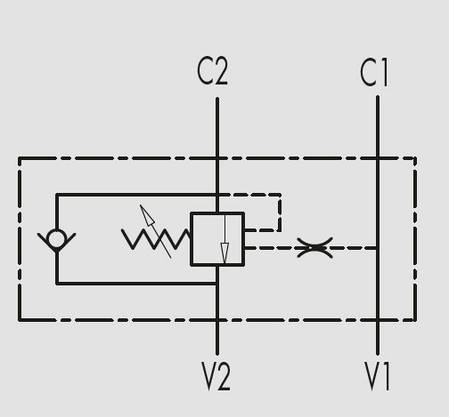

(Позначення на гідравлічній схемі)

Поряд зі своєю головною задачею, односторонній підпірний (Overcenter) клапан може застосовуватися в якості запірного елемента (гідрозамка), а також виконувати таку функцію, як обмеження тиску в лінії (з метою недопущення кавітації).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VBCD 3/8" SE/А ДЛЯ ГІДРОСИСТЕМИ

Корпус Overcenter вироблений з оцинкованої сталі, а його внутрішні компоненти – термічно загартованої та шліфованої сталі. Ущільнення – BUNA N standard, незначний витік. Рекомендована терпература робочої рідини становить 50°С.Максимальна витрата – 40 л/хв. Максимальний тиск – 350 Бар.

Максимальна пропускна здатність 40 л/хв
Максимальний тиск 350 Бар


ВСТАНОВЛЕННЯ  VBCD 3/8" SE/А

Монтаж відбувається в лінії з гідроциліндром чи гідромотором за легким алгоритмом, для цього:

1.      Підключіть порти V1 та V2 до потоку тиску.

2.      Порт С1 та С2 підключити до виконавчого механізму (гідмотору чи гідроциліндра).



ПРИЄДНУВАЛЬНІ РОЗМІРИ VBCD 3/8" SE/А У ГІДРОСИСТЕМІ

VBCD 3/8" SE/А має такі основні розмірі:

  • Висоту корпуса(H) –  60 мм.
  • Довжина корпуса(L1) – 149 мм.
  • Ширина корпуса(S) – 30 мм.
  • Різьба(V1-V2, С1-С2) – G3/8”.
  • Вага – 1,256  кг.

V1-V2

С1-С2

L L1 L2 L3 L4 L5 L6 L7 H S
G3/8” 100 149 30 60 20 50 55 44 60 30


ДЕ КУПИТИ ГАЛЬМІВНИЙ КЛАПАН VBCD 3/8" SE/А?

Купляти товари в ТОВ «ГІДРО-ГІД» максимально вигідно, адже якість відповідає вартості. Тож рекомендуємо придбати гальмівний клапан VBCD 3/8" SE/А саме в нас. Ми хвилюємося за кожного клієнта та прагнемо до відмінної роботи Вашої гідросистеми!

Щоб оформити замовлення телефонуйте нам самостійно або натискайте «Кнопку зв’язку» та якнайскоріше отримаєте зворотній зв’язок.



Основні
ВиробникOleodinamica Marchesini
Максимальний робочий тиск35 МПа
Максимальна витрата рідини40 л/хв
Гарантійний термін12 міс
Країна виробникІталія
СтанНовий
Габаритні розміри
Висота60 мм
Вага1.256 кг
Ширина30 мм
Довжина149 мм
  • Ціна: 1 428 ₴
