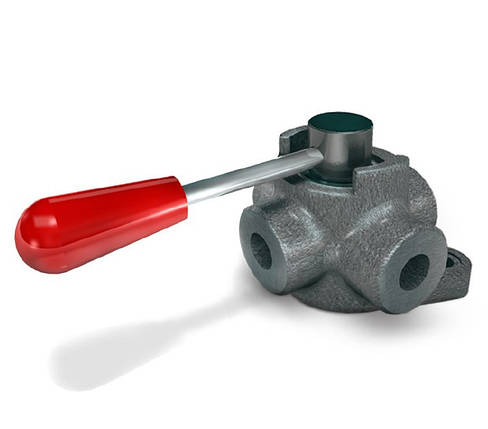

Кран дівертор 3-х ходовий DF 3 VIE 3/4"

Дівертор 3-х ходовий DF 3 VIE 3/4" на 250 Бар

Кран дивертор 3-х ходовий DF 3 VIE 3/4" від компанії Oleodinamica Marchesini(Італія), призначений для перенаправлення робочої рідини в гідравлічній системі, і тим самим дозволяє управляти робочими органами. Управління здійснюється шляхом переміщення важеля в потрібне положення. Можливе виконання з відкритим або Закритим центром, залежно від поставлених завдань, цей дивертор має три положення важеля і перенаправляє потік в один з двох виходів.

(позначення на гідравлічній схемі)

Oleodinamica Marchesini італійська компанія, яка понад 30 років лідер у виробництві гідравлічних компонентів та близько 6 років наш надійний партнер. Досконалість продукції та процесів у поєднанні з максимальною увагою до деталей гарантують відмінну якість виробництва.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ DF 3 VIE 3/4"

Встановлення DF 3 VIE 3/4" у гідросистемі

 Ми впевненні, що встановлення в гідросистему не займе у Вас багато часу та Ви легко з ним впораєтеся, для цьог необхідно:

1. Підключити порт Р до джерела живлення
2. Підключити порти А і В до лінії гідросистеми, де необхідно відвести потік робочої рідни.

Увага: важель у поз.1 подає живлення на порт А, важель у поз. 2 на порт В. Коли важель знаходиться в центральному положенні, всі порти Р, А і В з'єднані(центр відкритий).

Приєднувальні розміри DF 3 VIE 3/4"

DF 3 VIE 3/4" має наступні приєднувальні розміри:
