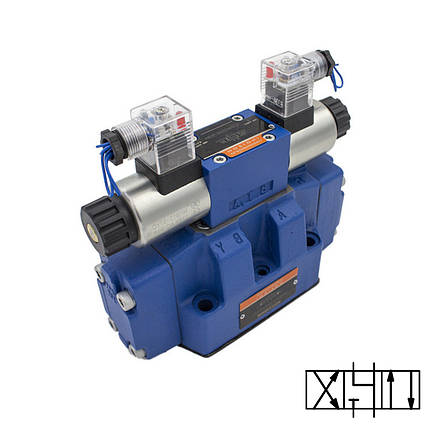

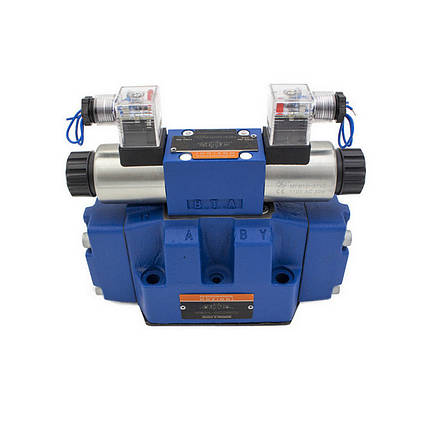

Гідророзподільник H4WEH16J-6XEG24N9Z5L (ДУ16, схема J)

Гідророзподільник WEH16J (34 схема)

Гідророзподільник WEH16J є гидроаппаратом стикового монтажу, що монтується на плиті. Основні переваги цього типу гідророзподільників в простому монтажі, порівняльної компактності гідроблока, можливості комплектувати гидролинию додатковими гидроаппаратами без збільшення кількості трубних з'єднань. Виробником гідророзподільників WEH16J є успішна італійська компанія «OLEODINAMICA MOZIONI», яка по співвідношенню ціна-якість виробленої гідравлічної продукції є конкурентоспроможною на європейському ринку гідрообладнання. Гідророзподільники WEH16J цієї компанії проводяться по всім європейським стандартам і є прямими аналогами гідророзподільників цього ж типорозміру (ДУ16) провідних світових виробників, таких як «Rexroth», «Parker», «Vickers», «Atos», «Ponar» ітд.

Технічні характеристики гідророзподільника WEH16J

Гідророзподільники WEH16J призначені для роботи при тиску до 315 бар і номінальній витраті робочої рідини 150л/мін, а в окремих випадках до 300 л/хв. Гідророзподільники цього типорозміру(прохідний перетин 16 мм) складаються з двох частин: основного гідророзподільника і пілотного(з електромагнітами ),який управляє переміщенням основного золотника. Також, для регулювання часу перемикання гідророзподільника існує можливість комплектації його дроселем в лінії управління. В нейтральній позиції канал подачі масла(P) основного золотника перекритий, а лінії виходу на робочий орган(А і В) з'єднані зі зливною лінією(T). При подачі електричного сигналу на один з електромагнітів лінія «Р» з'єднується з «А», а лінія «Т» з «В», і відповідно при подачі сигналу на інший електромагніт, лінія «Р» з'єднується з «В», а лінія «Т» з «А». Існують різні варіанти виконання даних гідророзподільників:
- за схемою підведення лінії управління (зовнішній або внутрішній);
- за типом центрування нейтральної позиції основного золотника (пружинне або гідравлічне);
- за робочого напруги електромагнітів (12В , 24В, 110В, 220В).

Модифікації та приєднувальні розміри WEH16J

Гідророзподільники WEH16J в стандартному виконанні для більш зручної діагностики його роботи комплектуються роз'ємами зі світлодіодною індикацією. Стикова поверхню гідророзподільника уніфікована, забезпечуючи взаємозамінність з гидроаппаратами інших виробників. Монтаж здійснюється за допомогою чотирьох гвинтів М10х60 з внутрішнім шестигранником, які йдуть в комплекті з розподільником.

Де купити гідророзподільник WEH16J в Україні?

Офіційним представником компанії «OLEODINAMICA MOZIONI», в Україні є компанія «ГІДРО-ГІД». Тут Ви можете здійснити купівлю гідророзподільника WEH16J або будь-якого іншого типу за найвигіднішими цінами. Завжди діє безкоштовна консультація, офіційна гарантія та сервісне обслуговування.
